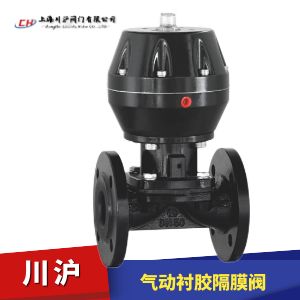

气动衬胶隔膜阀图片

气动衬胶隔膜阀 型号:G641J

气动衬胶隔膜阀不需要单独的阀杆填料密封结构,隔膜在切断介质的同时起到了阀杆的密封作用,其二是柔韧性很强的隔膜关闭可靠,甚至对污液都能做到良好的切断。

公称通径:DN15 ~ DN400
公称压力:PN6、PN10、PN16
连接方式:法兰式、快装、内螺纹、双由令
控制方式:开关型(ON-OFF)、调节阀(输入信号4-20mA或者1-5VDC)
驱动形式:手动、气动、电动等

气动衬胶隔膜阀 技术参数

序号 名称Name 材质Material
1 阀体
Body
GG25/WCB/304
2 阀盖
Bonnel
WCB
3 隔膜
Disphiagm
EPDM
4 阀瓣
Dise
WCB
5 气缸
Cylinder
铝合金
Aluminum alloy
6 活塞
Pislon
铝合金
Aluminum alloy
7 阀杆
Slem
不锈钢304/45#
Slainliss sleel304/45#
8 连接方式
Way ol conneclion
法兰
Flange

气动衬胶隔膜阀 技术参数

材 料 代号 适用温度 适用介质
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种
有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种
有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强
腐蚀性介质。
聚三氟氯乙烯   PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增强聚丙烯   RPP   ≤100℃ 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机
酸、无机酸、无机溶剂等。
  聚烯烃     PO     ≤100℃ 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送,对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性,防静电、无毒
铸铁,无衬里   ≤100℃ 非腐蚀性介质
Non   corrosive   medium
不锈钢,无衬里   ≤150℃ 一般腐蚀性介质
丁基胶(B级)   IIR   ≤120℃ 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。
★天然胶(Q级)   NR ≤85℃ 净化水、无机盐、稀释无机酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然胶相似的耐酸、碱性能,用于低压蒸汽、热水、 冷水性能极为良好。
氯丁胶 CR ≤85℃ 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。
丁腈胶 NBR ≤85℃ 耐油耐磨,其耐酸性能与天然胶相似。
  海帕隆   CSPE   ≤120℃ 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品,耐燃、耐热性,但不耐石油类和芳烃。
  氟橡胶   FKM   ≤150℃ 具有类似氟塑料的耐腐蚀性能,在浓酸、强氧化性能中极 稳定,在有机溶剂和碱溶液中稳定。
  硅橡胶   SI   ≤200℃ 耐高温,电绝缘性能优良,耐磨性良好,能耐稀酸,
稀碱、盐、水腐蚀,不耐汽油、煤油等石油产品腐蚀。

气动衬胶隔膜阀 结构图

气动衬胶隔膜阀结构图

气动衬胶隔膜阀 安装尺寸

DN 公称压力
Nominal pressure
MPa
L D D1 n- φd f H 气源压力
Air piessure
MPa
阀门重量 (KG) 气缸外
φA
15 1.0 125 95 65 4-14 2 215 0.6 5 110
20 139 105 75 4-14 2 220 0.6 5.2 110
25 145 115 85 4-14 2 225 0.6 5.4 110
32 160 140 100 4-18 2 240 0.6 6.9 140
40 180 150 110 4-18 3 285 0.6 13.5 170
50 210 165 125 4-18 3 307 0.6 16 170
65 250 185 145 4-18 3 327 0.6 22 200
80 300 200 160 8-18 3 390 0.6 31 230
100 350 220 180 8-18 3 470 0.6 50 260
125 400 250 210 8-18 3 637 0.6 65 310

气动衬胶隔膜阀 三维分解图

气动衬胶隔膜阀三维分解图

气动衬胶隔膜阀 流量特性

气动衬胶隔膜阀流量特性
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动衬胶隔膜阀产品详细样本。
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、四氟密封、配单作用气缸、不带附件)
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、四氟密封、配双作用或单作用气缸、不带附件)
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、配双作用或单作用气缸、带限位开关)
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀和信号反馈)
程控阀说明书 下载

程控阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

程控阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
