气动内螺纹隔膜阀图片

气动内螺纹隔膜阀 型号:G611F

气动内螺纹隔膜阀阀体采用不锈钢阀体,内螺纹连接,具有结构紧凑、占用空间小、开关方便等特点。隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。内腔隔开件是採用橡胶或塑料等软质密封制作的隔膜,密封性较好。

公称通径:DN15 ~ DN100
公称压力:PN6、PN10
连接方式:法兰式、快装、内螺纹、双由令
控制方式:开关型(ON-OFF)、调节阀(输入信号4-20mA或者1-5VDC)
驱动形式:手动、气动、电动等

气动内螺纹隔膜阀 技术参数

NO. 名称Name 材质Material
1 阀体
Body
316L
2 阀盖
Bonnet
304
3 隔膜
Diaphragm
PTFE+EPDM
4 阀瓣
Disc
304
5 气缸
Cylinder
铝合金
Aluminum alley
6 活塞
Piston
铝合金
Aluminum alloy
7 阀杆
Stem
不锈钢304/45#
Stainliss sleel 304/45#
8 连接方式
Way of connection
丝扣
Silk buckle

气动内螺纹隔膜阀 技术参数

材 料 代号 适用温度 适用介质
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种
有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种
有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强
腐蚀性介质。
聚三氟氯乙烯   PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增强聚丙烯   RPP   ≤100℃ 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机
酸、无机酸、无机溶剂等。
  聚烯烃     PO     ≤100℃ 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送,对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性,防静电、无毒
铸铁,无衬里   ≤100℃ 非腐蚀性介质
Non   corrosive   medium
不锈钢,无衬里   ≤150℃ 一般腐蚀性介质
丁基胶(B级)   IIR   ≤120℃ 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。
★天然胶(Q级)   NR ≤85℃ 净化水、无机盐、稀释无机酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然胶相似的耐酸、碱性能,用于低压蒸汽、热水、 冷水性能极为良好。
氯丁胶 CR ≤85℃ 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。
丁腈胶 NBR ≤85℃ 耐油耐磨,其耐酸性能与天然胶相似。
  海帕隆   CSPE   ≤120℃ 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品,耐燃、耐热性,但不耐石油类和芳烃。
  氟橡胶   FKM   ≤150℃ 具有类似氟塑料的耐腐蚀性能,在浓酸、强氧化性能中极 稳定,在有机溶剂和碱溶液中稳定。
  硅橡胶   SI   ≤200℃ 耐高温,电绝缘性能优良,耐磨性良好,能耐稀酸,
稀碱、盐、水腐蚀,不耐汽油、煤油等石油产品腐蚀。

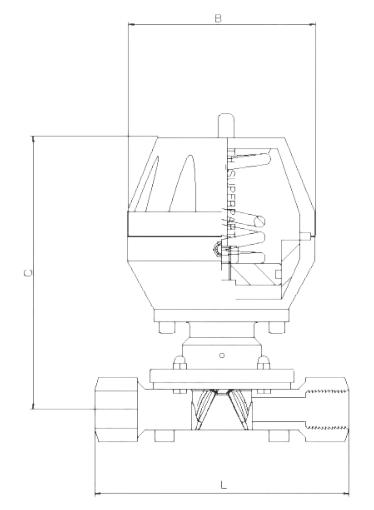

气动内螺纹隔膜阀 结构图

气动内螺纹隔膜阀结构图

气动内螺纹隔膜阀 安装尺寸

DN L B C
1/2 108 110 195
3/4 108 110 195
1 128 110 210
1-1/4 150 140 230
1-1/2 180 140 240
2 200 170 290
2-1/2 215 190 340
3 243 225 370

气动内螺纹隔膜阀 三维分解图

气动内螺纹隔膜阀三维分解图

气动内螺纹隔膜阀 流量特性

气动内螺纹隔膜阀流量特性
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动内螺纹隔膜阀产品详细样本。
