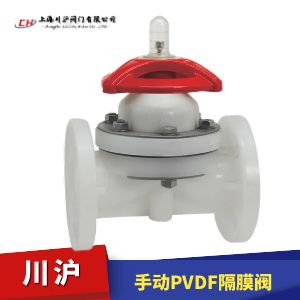

手动PVDF隔膜阀的特点
1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3、密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4、采用螺杆升降结构，启闭力矩大，平稳性好。
公称通径：DN15 ~ DN100
公称压力：PN6、PN10
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等
| NO. | 名称Name | 材质Material |
|---|---|---|
| 1 | 螺柱Stud | 钢Steel |
| 2 | 指示器Indicatoe | 钢Steel |
| 3 | 限位罩Cover Limit | AS |
| 4 | 卡簧Snap Rings | 钢Steel |
| 5 | 手轮Handdwheel | ABS |
| 6 | 压紧螺母Pressed nut | PVDF |
| 7 | 衬环Liner ring | PVDF |
| 8 | 阀杆螺母Yoke nut | 钢铜HT300/ Steel copper |
| 9 | 阀杆Stem | 钢Steel |
| 10 | 阀盖Bonnet | PPH |
| 11 | 轴承Bearing | 单项力球轴承 Single lorce ball bearing |
| 12 | 螺母Nut | 钢Steel |
| 13 | 螺柱Stud | 钢Steel |
| 14 | 阀体Body | PVDF |
| 15 | 垫膜Membrane pad | EPDM |
| 16 | 隔膜片Diaphragm | FEP(F46) |
| 17 | 销Pin | 钢Steel |
| 18 | 阀瓣Disc | 铸铁玻璃钢PVDF PVDF caslle iron FRP |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non corrosive medium |
|
| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |
| DN | D1 | L | b | H | N | φ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 50 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 20 | 105 | 75 | 75 | 75 | 70 | 135 | 120 | 150 | 120 | 16 | 145 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 25 | 115 | 85 | 90 | 85 | 80 | 145 | 130 | 160 | 130 | 16 | 148 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 |
| 32 | 135 | 100 | 160 | 16 | 165 | 4 | 18 | ||||||||||||
| 40 | 145 | 110 | 105 | 110 | 100 | 180 | 180 | 200 | 180 | 16+ | 215 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 |
| 50 | 160 | 125 | 120 | 125 | 120 | 210 | 210 | 230 | 210 | 18 | 227 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 65 | 180 | 145 | 140 | 145 | 140 | 250 | 250 | 290 | 250 | 22 | 286 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| *80 | 195 | 160 | 150 | 160 | 152 | 300 | 280 | 310 | 280 | 25 | 300 | 4 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 100 | 215 | 180 | 175 | 180 | 190 | 350 | 340 | 350 | 340 | 25 | 407 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 125 | 245 | 210 | 210 | 210 | 216 | 400 | 410 | 400 | 410 | 30 | 417 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 19 |
| 150 | 280 | 240 | 240 | 240 | 240 | 460 | 480 | 480 | 480 | 30 | 576 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 |
| 200 | 335 | 295 | 290 | 290 | 298 | 570 | 570 | 600 | 570 | 35 | 628 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 |
| 250 | 395 | 350 | 355 | 355 | 362 | 680 | 680 | 730 | 680 | 38 | 776 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 22 |
| 300 | 455 | 400 | 400 | 400 | 432 | 790 | 40 | 800 | 12 | 16 | 12 | 12 | 23 | 23 | 23 | 25 | |||
