上海川沪阀门有限公司

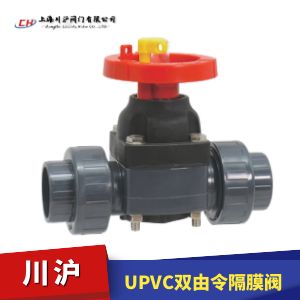

双由令UPVC隔膜阀图片

双由令UPVC隔膜阀 型号:G11F

双由令UPVC隔膜阀的特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。内腔隔开件是采用橡胶或塑料等软质密封制作的隔膜,密封性较好。

公称通径:DN15 ~ DN100
公称压力:PN6、PN10
连接方式:法兰式、快装、内螺纹、双由令
控制方式:开关型(ON-OFF)、调节阀(输入信号4-20mA或者1-5VDC)
驱动形式:手动、气动、电动等

双由令UPVC隔膜阀 技术参数

NO. 名称Name 材质Material
1 限位罩Cover Limit AS
2 限位螺丝Limit screws 45#
3 手轮Hand wheel ABS
4 阀盖Bonnet UPVC
5 阀母Yoke nut HT 300
6 压板Platen 45#喷塑Spray
7 螺丝Screw 304
8 O型圈O-ring EPDM
9 螺帽Nut UPVC
10 主体Main UPVC
11 接头Joints UPVC
12 阀杆Stem 45#
13 螺帽Nut 304
14 阀瓣Disc 玻璃钢
FRP
15 橡胶垫Rubber pad EPDM
16 膜片Diaphragm EPDM/FPM

双由令UPVC隔膜阀 技术参数

材 料 代号 适用温度 适用介质
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种
有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种
有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强
腐蚀性介质。
聚三氟氯乙烯   PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增强聚丙烯   RPP   ≤100℃ 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机
酸、无机酸、无机溶剂等。
  聚烯烃     PO     ≤100℃ 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送,对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性,防静电、无毒
铸铁,无衬里   ≤100℃ 非腐蚀性介质
Non   corrosive   medium
不锈钢,无衬里   ≤150℃ 一般腐蚀性介质
丁基胶(B级)   IIR   ≤120℃ 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。
★天然胶(Q级)   NR ≤85℃ 净化水、无机盐、稀释无机酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然胶相似的耐酸、碱性能,用于低压蒸汽、热水、 冷水性能极为良好。
氯丁胶 CR ≤85℃ 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。
丁腈胶 NBR ≤85℃ 耐油耐磨,其耐酸性能与天然胶相似。
  海帕隆   CSPE   ≤120℃ 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品,耐燃、耐热性,但不耐石油类和芳烃。
  氟橡胶   FKM   ≤150℃ 具有类似氟塑料的耐腐蚀性能,在浓酸、强氧化性能中极 稳定,在有机溶剂和碱溶液中稳定。
  硅橡胶   SI   ≤200℃ 耐高温,电绝缘性能优良,耐磨性良好,能耐稀酸,
稀碱、盐、水腐蚀,不耐汽油、煤油等石油产品腐蚀。

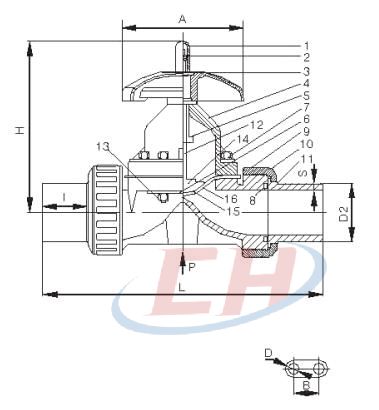

双由令UPVC隔膜阀 结构图

双由令UPVC隔膜阀结构图

双由令UPVC隔膜阀 安装尺寸

公称外径
Nominal
oulside dismeter dn
公称通径
Nominal path
DN
结构尺寸
Struclurg size
L H I D B A
20 15 142 90 22 8 25 77
25 20 162 95 22 8 25 77
32 25 175 105 22 8 25 87
40 32 196 125 26 8 36 100
50 40 227 145 32 10 36 117
63 50 272 172 39 10 45 137

双由令UPVC隔膜阀 三维分解图

双由令UPVC隔膜阀三维分解图

双由令UPVC隔膜阀 流量特性

双由令UPVC隔膜阀流量特性
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要双由令UPVC隔膜阀产品详细样本。
