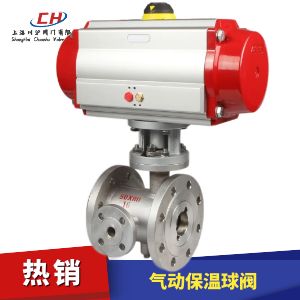

气动保温球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动保温球阀 型号:CHBQ641F\CHBQ641PPL\CHBQ641H\CHBQ641Y

气动法兰保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下,球阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。缩径保温球阀是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

附件选型
气动保温球阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动保温球阀 技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式 法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式 法兰式、对夹式
阀芯形式 "O"型球形阀芯
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
可调范围 250:1 350:1
配置执行机构 可配AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

气动保温球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

气动保温球阀 执行标准

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

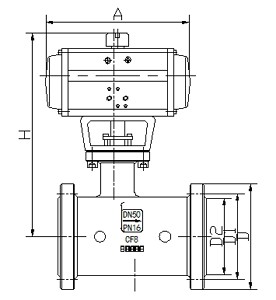

气动保温球阀 结构图

气动保温球阀结构图
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动保温球阀产品详细样本。
