气动高压球阀

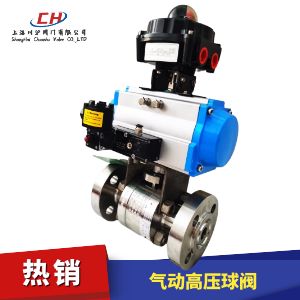

气动高压球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~100mm
公称压力 PN10.0Mpa、16.0MPa、20.0MPa、Class300、600
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动高压球阀 型号：CHQ641N/CHQ641H

气动高压球阀由锻钢高压阀体及活塞式气动执行器组成。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

附件选型
气动高压球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动高压球阀 技术参数

阀体形式 三段式锻造阀体
公称通径 DN15～300mm、1/2"～12"
公称压力 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB
法兰标准 ANSI、GB、JB、HG等
连接形式 法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

气动高压球阀 零部件参数

零件名称 材料
阀体、阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀座密封圈 PTFE、碳素纤维＋PTFE、对位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料 Ｖ型PTFE、柔性石墨

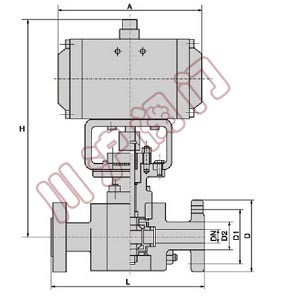

气动高压球阀 结构图

气动高压球阀结构图

气动高压球阀 外形尺寸

公称通径

DN(mm)		 尺寸（mm）
L D D1 D2 Z-Φd A H
16MPa
10 210 95 60 18 3-18 560 500
15 230 95 60 20 3-18 560 600
20 240 105 68 28 3-18 820 630
25 260 105 68 28 3-18 820 630
32 300 115 80 38 4-18 820 630
40 350 165 115 48 6-26 900 890
50 400 165 115 58 6-26 900 890
65 490 200 145 74 6-29 1130 1050
80 580 225 170 94 6-33 1130 1050
100 620 260 195 115 6-36
32MPa
10 210 95 60 18 3-18 560 500
15 230 105 68 28 3-18 560 600
20 240 105 68 28 3-18 820 680
25 260 115 80 35 4-18 820 680
32 300 165 115 41 4-22 820 680
40 350 165 115 47 6-26 930 960
50 400 200 145 70 6-29 930 960
65 490 225 170 90 6-33 1130 1230
80 580 260 195 112 6-36 1130 1230
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动高压球阀产品详细样本。
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、法兰连接、配双作用气缸或单作用气缸、不带附件）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带电磁换向阀电压AC220V或DC24V）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带ASCO电磁阀和限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带手轮可手动开闭、带电磁阀）
  • 气动超薄球阀
  • 气动球阀
    气动超薄球阀（材质不锈钢、对夹连接、配双作用气缸或单作用气缸、不带附件）
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀（材质UPVC、双由令连接、配双作用或单作用气动执行器、不带附件）
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀（材质PP、法兰连接、配双作用或单作用气动执行器、不带附件）
  • 气动真空球阀
  • 气动球阀
    气动真空球阀（材质不锈钢、活套法兰连接、配双作用或单作用气动执行器、带限位开关）
  • 气动三通卫生级球阀
  • 气动球阀
    气动三通卫生级球阀（材质不锈钢、卡箍连接、配双作用或单作用气动执行器、不带附件）
  • 气动保温球阀
  • 气动球阀
    气动保温球阀（材质不锈钢、带保温夹套、配双作用或但作用气缸、带防爆电磁阀）
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀（材质不锈钢、V型球阀、配双作用或单作用气缸、带定位器）
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀（材质碳钢、V型球阀、配双作用或单作用气缸、带保位阀、带定位器）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质不锈钢、法兰连接、配双作用或单作用气缸、带电磁阀、带限位开关）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质不锈钢、带手轮、配双作用或单作用气缸、带电磁阀）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（阀体材质碳钢、配双作用或单作用气缸、配防爆型电磁阀、防爆型限位开关）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀、限位开关）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、锻造、配双作用或单作用气缸、带双电控电磁阀、带限位开关）
  • 气动三通内螺纹球阀
  • 气动球阀
    气动三通内螺纹球阀（材质不锈钢、螺纹连接、配双作用或单作用气缸、带电磁阀）
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀（材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带限位开关）
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀（材质碳钢衬氟、带手轮、配双作用或单作用气缸、带电磁阀、限位开关）
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀（材质碳钢衬氟、V型球阀、配双作用或单作用气缸、不带附件）
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀（材质碳钢衬氟、V型球阀、配双作用或单作用气缸、配山武智能定位器）
  • 气动高压球阀
  • 气动球阀
    气动高压球阀（材质不锈钢、配双作用或单作用气缸、带电磁阀、限位开关、空气减压阀）
  • 气动高压球阀
  • 气动球阀
    气动高压球阀（材质不锈钢、配双作用或单作用气缸、配对法兰、带全套附件）
  • 气动V型球阀
  • 气动球阀
    气动V型球阀（材质碳钢、V型球阀、配双作用或单作用气缸、带限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、配双作用气缸、配防爆电磁阀、防爆限位开关和空气减压阀）
  • 气动调节球阀
  • 气动球阀
    气动调节球阀（材质不锈钢、配双作用或单作用气缸、配阀门定位器、输入信号4-20mA）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀、限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、配双作用气缸、带电磁阀、限位开关、防爆接管）

气动高压球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动高压球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
