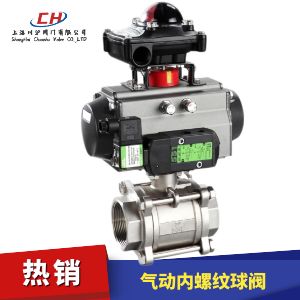

气动内螺纹球阀图片

气动内螺纹球阀 型号:CHQ611F/CHQ611PPL/CHQ611H

气动内螺纹球阀是一种转角90°的旋转类球阀,适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

附件选型
气动内螺纹球阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动内螺纹球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

气动内螺纹球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

气动内螺纹球阀 技术规范

设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSI B16.34
试验和检验 JB/T9092 API 598

气动内螺纹球阀 结构图

气动内螺纹球阀结构图

气动内螺纹球阀 外形尺寸

公称通径 DN 连接法兰尺寸
DN in d L G Lo ~H
15 1/2 15 72 1/2 141 159
20 3/4 20 82 3/4 141 167
25 1 25 90 1 141 172
32 1-1/4 32 112 1-1/4 159 210
40 1-1/2 40 120 1-1/2 211 218
50 2 50 145 2 211 248
65 2-1/2 65 185 2-1/2 248 273
80 3 80 210 3 269 313
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动内螺纹球阀产品详细样本。
  • 气动球阀
  • 气动球阀
    气动球阀(材质碳钢、法兰连接、配双作用气缸或单作用气缸、不带附件)
  • 气动球阀
  • 气动球阀
    气动球阀(材质不锈钢、法兰连接、配气动执行器、带电磁换向阀电压AC220V或DC24V)
  • 气动球阀
  • 气动球阀
    气动球阀(材质不锈钢、法兰连接、配气动执行器、带ASCO电磁阀和限位开关)
  • 气动球阀
  • 气动球阀
    气动球阀(材质不锈钢、法兰连接、配气动执行器、带手轮可手动开闭、带电磁阀)
  • 气动超薄球阀
  • 气动球阀
    气动超薄球阀(材质不锈钢、对夹连接、配双作用气缸或单作用气缸、不带附件)
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀(材质UPVC、双由令连接、配双作用或单作用气动执行器、不带附件)
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀(材质PP、法兰连接、配双作用或单作用气动执行器、不带附件)
  • 气动真空球阀
  • 气动球阀
    气动真空球阀(材质不锈钢、活套法兰连接、配双作用或单作用气动执行器、带限位开关)
  • 气动三通卫生级球阀
  • 气动球阀
    气动三通卫生级球阀(材质不锈钢、卡箍连接、配双作用或单作用气动执行器、不带附件)
  • 气动保温球阀
  • 气动球阀
    气动保温球阀(材质不锈钢、带保温夹套、配双作用或但作用气缸、带防爆电磁阀)
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀(材质碳钢、V型球阀、配双作用或单作用气缸、带定位器)
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀(材质碳钢、V型球阀、配双作用或单作用气缸、带保位阀、带定位器)
  • 气动三通球阀
  • 气动球阀
    气动三通球阀(材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀)
  • 气动三通球阀
  • 气动球阀
    气动三通球阀(材质不锈钢、法兰连接、配双作用或单作用气缸、带电磁阀、带限位开关)
  • 气动三通球阀
  • 气动球阀
    气动三通球阀(材质不锈钢、带手轮、配双作用或单作用气缸、带电磁阀)
  • 气动三通球阀
  • 气动球阀
    气动三通球阀(阀体材质碳钢、配双作用或单作用气缸、配防爆型电磁阀、防爆型限位开关)
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀(材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀、限位开关)
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀(材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀)
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀(材质不锈钢、锻造、配双作用或单作用气缸、带双电控电磁阀、带限位开关)
  • 气动三通内螺纹球阀
  • 气动球阀
    气动三通内螺纹球阀(材质不锈钢、螺纹连接、配双作用或单作用气缸、带电磁阀)
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀(材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带限位开关)
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀(材质碳钢衬氟、带手轮、配双作用或单作用气缸、带电磁阀、限位开关)
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀(材质碳钢衬氟、V型球阀、配双作用或单作用气缸、不带附件)
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀(材质碳钢衬氟、V型球阀、配双作用或单作用气缸、配山武智能定位器)
  • 气动高压球阀
  • 气动球阀
    气动高压球阀(材质不锈钢、配双作用或单作用气缸、带电磁阀、限位开关、空气减压阀)
  • 气动高压球阀
  • 气动球阀
    气动高压球阀(材质不锈钢、配双作用或单作用气缸、配对法兰、带全套附件)
  • 气动V型球阀
  • 气动球阀
    气动V型球阀(材质碳钢、V型球阀、配双作用或单作用气缸、带限位开关)
  • 气动球阀
  • 气动球阀
    气动球阀(材质不锈钢、配双作用气缸、配防爆电磁阀、防爆限位开关和空气减压阀)
  • 气动调节球阀
  • 气动球阀
    气动调节球阀(材质不锈钢、配双作用或单作用气缸、配阀门定位器、输入信号4-20mA)
  • 气动球阀
  • 气动球阀
    气动球阀(材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀)
  • 气动球阀
  • 气动球阀
    气动球阀(材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀、限位开关)
  • 气动球阀
  • 气动球阀
    气动球阀(材质碳钢、磷化处理、配双作用气缸、带电磁阀、限位开关、防爆接管)

气动内螺纹球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

气动内螺纹球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
