| 阀体材质 | UPVC、RPP、CPVC、PVDF |
|---|---|
| 公称通径 | DN15~100mm |
| 公称压力 | PN1.0MPa、1.6MPa |
| 适用介质 | 纯水、污水、腐蚀性介质等 |
| 执行机构 | 双作用气缸、单作用气缸(弹簧复位) |
| 控制附件 | 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |
气动塑料球阀是采用双由令、法兰连接。具有结构紧凑、耐磨损、容易拆卸、方便维修等优点，阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
附件选型
气动塑料球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.0-1.6MPa | ||||||||
| 连接方式 | 法兰、螺纹、由令 | ||||||||
| 阀体结构 | 一体、三通L、三通T | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP | ||||||||
| 密封材质 | PTFE | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配置执行机构 | 可配GT、AT、ST系列单双作用气动执行机构 | ||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||
| 轴 | 聚氯乙烯 PVC |
| O环 | 三元乙丙橡胶 EPDM |
| 环型螺母 | 聚氯乙烯 PVC |
| 阀体 | 聚氯乙烯 PVC |
| 端口 | 聚氯乙烯 PVC |
| O环 | 三元乙丙橡胶 EPDM |
| 球体密封 | 聚四氟乙烯 PTFE |
| 球体 | 聚氯乙烯 PVC |
| O环 | 三元乙丙橡胶 EPDM |
| 球体密封支架 | 聚氯乙烯 PVC |
| 环 Ring | 聚氯乙烯 PVC |
| 设计依据 | GB标准 | ANSI标准 |
|---|---|---|
| 设计标准 | GB/12237 | ANSI B16.34 |
| 试验和检验 | JB/T9092 | API 598 |

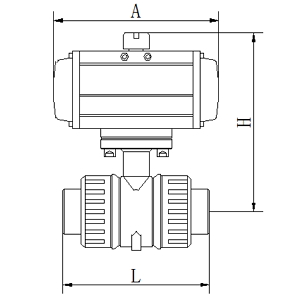

| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 内螺纹尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
| L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
| 重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
