气动真空球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN10~200mm
连接方式 快卸法兰、活套法兰
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

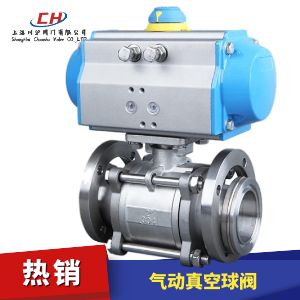

气动真空球阀 型号:GUQ

气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

附件选型
气动真空球阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),并配有电气-阀门定位器,可以选配YT定位器和西门子智能定位器。通过定位器的控制信号4-20mA来实现阀门比例调节。

气动真空球阀 技术参数

泄漏率 1.3×10-9Pa.M3/S;
压力范围 5×10-7Pa~0.6Mpa
工作温度 -30℃~+232℃
气源压力 .4~0.6 Mpa
工作介质 水、蒸气、酸、碱
安装位置 任意

气动真空球阀 结构图

气动真空球阀结构图

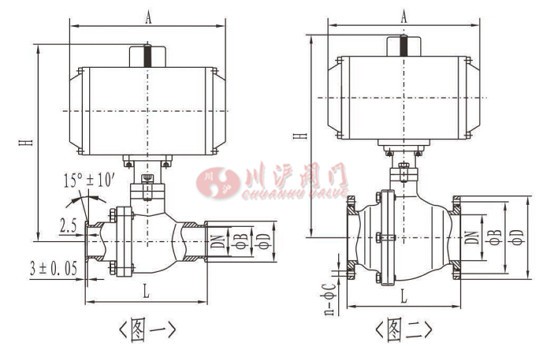

气动真空球阀 外形尺寸

(图一)快卸法兰(KF)连接及外形尺寸(GB4982)

型号 通径
(DN)
ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 146
GUD-16/KF 16 30 17.2 186 100 146
GUD-25/KF 25 40 26.2 201 114 168
GUD-40/KF 40 55 41,2 277 165 260
GUD-50/KF 50 75 52.2 286 175 268

(图二)活套法兰连接及外形尺寸(GB/T6070)

型号 通径
(DN)
ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 146 4-6.5
GUD-16 16 60 45 186 100 146
GUD-20 20 65 50 200 114 168
GUD-25 25 70 55 201 114 168
GUD-32 32 90 70 219 140 204 4-9
GUD-40 40 100 80 277 165 260
GUD-50 50 110 90 286 175 268
GUD-63 63 130 110 310 186 268
GUD-80 80 145 125 320 198 298 8-9
GUD-100 100 165 145 387 220 298
GUD-125 125 200 175 415 266 458 8-11
GUD-1B0 150 225 200 435 296 525
GUD-200 200 285 260 512 390 602 12-12
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动真空球阀产品详细样本。
