阀体材质 | WCB衬F46、304衬F46、316衬F46 |
---|---|
公称通径 | DN15-300mm |
压力范围 | 1.0、1.6Mpa |
阀盖形式 | 标准型(-30~150℃)、波纹管型(-30~150℃) |
适用介质 | 酸、碱、盐等腐蚀性介质 |
控制附件 | HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮 |
行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

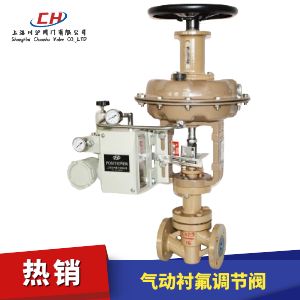

气动衬氟调节阀是阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。
阀门定位器
气动衬氟调节阀标配HEP阀门定位器,控制信号4-20mA(选配带反馈信号4-20mA)。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器,如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
---|---|---|---|---|---|---|---|---|---|
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | |||||
配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
流量特性 | 快开特性 | ||||||||
法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 | ||||||||
连接形式 | 法兰(FF RF RTJ) | ||||||||
阀盖形式 | 标准型-40~+150℃、波纹管型-40~+150℃ | ||||||||
压盖型式 | 螺栓压紧式 | ||||||||
密封填料 | V型聚四氟乙烯填料 |
零部件 | 材质 | |||
---|---|---|---|---|
阀体、阀盖 | ZG230-450衬F46 | |||
阀座、阀芯 | 304衬F46 | |||
阀杆 | 304衬F46 | |||
导向套 | 304衬F46 | |||
波纹管 | 不锈钢+F46 |
项目 | 不带定位器 | 带定位器 | ||
---|---|---|---|---|
基本误差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死区% | 3.0 | 0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
始点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30:1 |

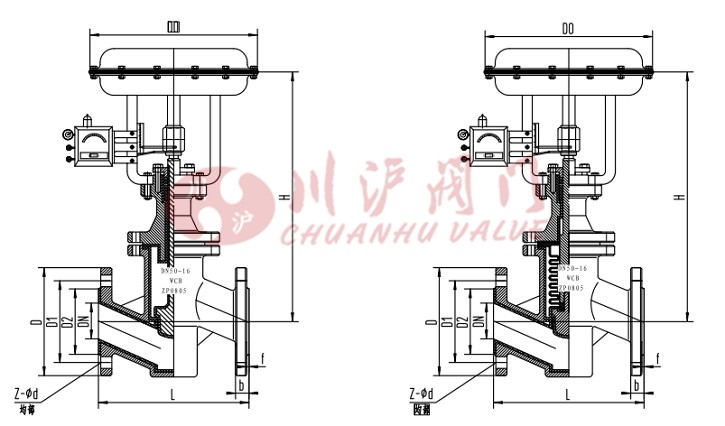

公称通径 | 膜头外径 | 结构长度 | 法兰尺寸 | 高度 | |||||
---|---|---|---|---|---|---|---|---|---|
D0 | L | D | D1 | D2 | f | b | Z-φd | H | |
DN15 | 285 | 130 | 95 | 65 | 45 | 3 | 16 | 4-φ14 | 487 |
DN20 | 285 | 150 | 105 | 75 | 55 | 3 | 18 | 4-φ14 | 487 |
DN25 | 285 | 160 | 115 | 85 | 65 | 3 | 18 | 4-φ14 | 493 |
DN32 | 285 | 180 | 140 | 100 | 78 | 3 | 18 | 4-φ18 | 524 |
DN40 | 285 | 200 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 530 |
DN50 | 285 | 230 | 165 | 125 | 100 | 3 | 18 | 4-φ18 | 538 |
DN65 | 360 | 290 | 185 | 145 | 120 | 4 | 18 | 8-φ18 | 686 |
DN80 | 360 | 310 | 200 | 160 | 135 | 4 | 20 | 8-φ18 | 706 |
DN100 | 360 | 350 | 220 | 180 | 155 | 4 | 20 | 8-φ18 | 726 |
DN125 | 470 | 400 | 250 | 210 | 185 | 4 | 22 | 8-φ18 | 969 |
DN150 | 470 | 480 | 285 | 240 | 210 | 5 | 22 | 8-φ22 | 969 |
DN200 | 470 | 600 | 340 | 295 | 265 | 5 | 24 | 8-φ22 | 1009 |
DN250 | 580 | 730 | 395 | 350 | 320 | 5 | 26 | 12-φ22 | 1353 |
DN300 | 580 | 850 | 445 | 400 | 368 | 5 | 26 | 12-φ22 | 1390 |
