上海川沪阀门有限公司

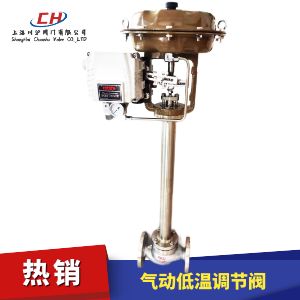

气动低温调节阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN15-100mm
压力范围 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 低温型(196~0℃)
适用介质 液氮、液态二氧化碳等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动低温调节阀 型号:ZJSP-DW/ZJSM-DW

气动低温调节阀是由气动多弹簧薄膜执行机构和低温调节阀组成,阀体可以是单座调节阀带长颈接管,也可以是套筒调节阀带长颈接管。适用于低温介质,如液氮、液氧。通过给定低温调节阀定位器控制信号4-20mA,来控制阀门开度,来完成对管道介质流量、温度、压力等调节。

阀门定位器
气动低温调节阀标配HEP阀门定位器,控制信号4-20mA(选配带反馈信号4-20mA)。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器,如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动低温调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直线型
阀盖形式 低温型-10~-196℃、超低温型-196~-250℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式

气动低温调节阀 零部件参数

零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片

阀座/套筒

304 304 316 316L
阀芯 304 304 316 316L
导向套/并帽 304 304 316 316L
中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
隔热板 碳钢 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不锈钢 不锈钢 不锈钢
填料压盖 WCB 304 316 316L

气动低温调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

气动低温调节阀 结构图

气动低温调节阀结构图

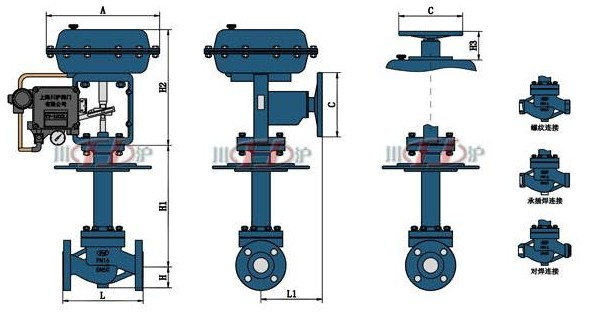

气动低温调节阀 外形尺寸

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动低温调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动低温调节阀产品详细样本。
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、配YT型定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、西门子定位器、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质不锈钢、气动薄膜执行器、国产智能定位器带HART、控制信号4-20mA)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质铸钢、气动薄膜执行器、ABB智能定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、带波纹管、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、适合腐蚀性介质、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质不锈钢衬氟、配HEP定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配YTC-3300型韩国永泰定位器、控制信号4-20mA)
  • 气动衬氟调节阀
  • 气动调节阀
    气动衬氟调节阀(材质碳钢衬氟、配azbil阿自倍尔智能定位器、控制信号4-20mA)
  • 气动隔膜调节阀
  • 气动调节阀
    气动隔膜调节阀(材质碳钢、内衬四氟套、配HEP定位器、控制信号4-20mA)
  • 气动三通调节阀
  • 气动调节阀
    气动三通调节阀(材质不锈钢、三通分流、配HEP定位器、控制信号4-20mA)
  • 气动双座调节阀
  • 气动调节阀
    气动双座调节阀(材质不锈钢、配YT型定位器、控制信号4-20mA)
  • 气动低温调节阀
  • 气动调节阀
    气动低温调节阀(材质不锈钢、带低温管、低温型、控制信号4-20mA)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配山武智能定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质碳钢、带散热片、高温型、配HEP型定位器)
  • 气动高温调节阀
  • 气动调节阀
    气动高温调节阀(材质铬钼钢、带散热片、高温型、配HEP型定位器)
  • 气动卫生级调节阀
  • 气动调节阀
    气动卫生级调节阀(材质不锈钢、卡箍连接、卫生级、配HEP型定位器)
  • 气动调节阀
  • 气动调节阀
    气动调节阀(材质碳钢、带手轮、配HEP型定位器、控制信号4-20mA)
  • 气动焊接调节阀
  • 气动调节阀
    气动焊接调节阀(材质碳钢、焊接连接、配HEP型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配YT型定位器、控制信号4-20mA)
  • 气动小流量调节阀
  • 气动调节阀
    气动小流量调节阀(材质不锈钢、内螺纹连接、配HEP型定位器、控制信号4-20mA)

气动低温调节阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

气动低温调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
