气动卫生级调节阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 DN25~100mm
压力范围 1.0、1.6Mpa
阀盖形式 标准型(-40~150℃)
适用介质 纯净水、饮料、药剂等
控制附件 HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

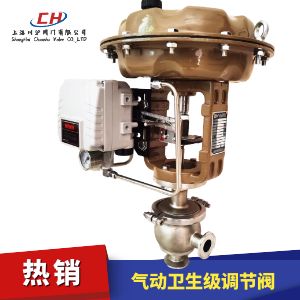

气动卫生级调节阀 型号:ZTRS

气动卫生级调节阀是由气动多弹簧薄膜执行机构和卫生级调节阀组成,阀门连接形式多为卡箍式,卫生级气动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

阀门定位器
气动卫生级调节阀标配HEP阀门定位器,控制信号4-20mA(选配带反馈信号4-20mA)。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器,如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。

气动卫生级调节阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
阀座直径 dN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数KV 线性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
额定行程(mm) 10 16 25 40
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34
公称压力 卡箍式、螺纹式、法兰式(无特殊要求按卡箍式连接为准)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃
压盖型式 螺栓压紧式
密封填料 三元乙丙橡胶、聚四氟乙烯
阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比

气动卫生级调节阀 零部件参数

零部件 材质
阀体 304 314 316 316L
阀盖 304 314 316 316L
垫片 聚四氟乙烯(PTFE)
阀内件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)

气动卫生级调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

气动卫生级调节阀 结构图

气动卫生级调节阀结构图

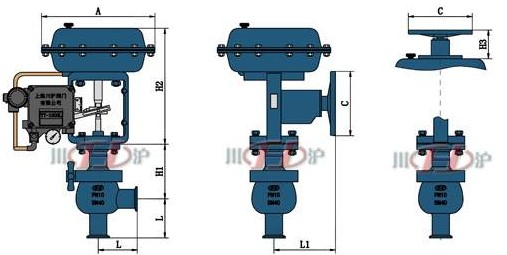

气动卫生级调节阀 外形尺寸

公称通径 DN(mm) 25 40 50 65 80
L 100 105 105 155 155
L0 100 125 125 175 175
H1 470 480 480 510 510
H3 180 180 180 236 236
L1 289 289 289 347 347
A 282 22 282 360 360
D 220 220 220 270 270
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动卫生级调节阀产品详细样本。
