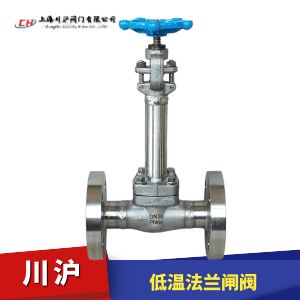

低温闸阀是上海川沪专门针对低温介质工况开发的一款产品，阀体材质锻造不锈钢材质，并在阀杆处做了延长杆处理，适合现场管道对阀门进行一个保温操作。针对不动的低温介质，可以选用不同的不锈钢材料和延长杆的长度。
阀门连接方式可选：焊接、内螺纹、法兰连接等。
温度等级：-196℃等。
公称压力可选：Class150lb ~ Class1500lb。
阀门尺寸：1/2" ~ 4"
设计制造标准：API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

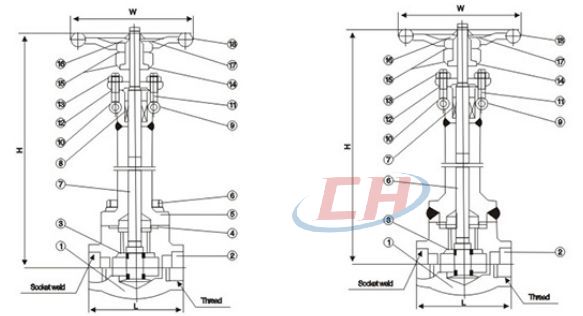

| 序号 NO |
零件名称 Name of Part |
AS to ASTM | SS to ASTM | ||
|---|---|---|---|---|---|
| Type LF2 | Type LF3 | Type F³04(L) | Type F316(L) | ||
| 1 | 阀体 Body | A352 LF2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 Seat | A276410+STL | A276304+STL | A276304(L)+STL | A276316(L)+STL |
| 3 | 阐板 Gate Diso | A352 LF2+STL | A352 Lf3+STL | A182 F304(L)+STL | A182 F316(L)+STL |
| 4 | 垫片 Gasket | 不锈钢+柔性石墨 | |||
| 5 | 阅盖 Bonnet | A352 LF2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
| 6 | 阀盖/螺栓Bonnet/Bolt | A193L7 | A193L7 | A193B8 | A193 B8M |
| 7 | 阀杆 Stem | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 8 | 填料 Packing | 柔性石墨 | PTFE | ||
| 9 | 圆柱销 Straight Pin | A276420 | A276304 | ||
| 10 | 活节螺栓Eyelet Bolt | A193L7 | A193L7 | A193B8 | A193 B8M |
| 11 | 填料压套 Packing Pressure Sleeve |
A182 F304(L) | A182 F316(L) | ||
| 12 | 填料压板 Packing'Pressure Plate |
A105 | A182 F304 | A182F304 | |
| 13 | 螺母 Nut | A1942H | A1944 | A1948 | A1948M |
| 14 | 阀杆蝶母Stem Nut | A276420 | |||
| 15 | 润滑垫片 Lubricating Gasket |
A473431 | |||
| 16 | 铭牌 Nameplate | SS | |||
| 17 | 锁紧螺母Locknut | A1942H | A1944 | A1948 | A1948M |
| 18 | 手轮 Handwheel | A197 | |||
| 适用温度Applicable Temperature | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
| NPS | 缩径 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | / |
|---|---|---|---|---|---|---|---|---|
| 全径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(开) | 330 | 333 | 360 | 407 | 475 | 475 | 551 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 13.5 | 15.0 | 17.8 | 28.0 |
| 焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 | |
