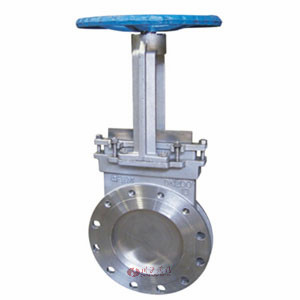

圆盘式刀型闸阀图片

圆盘式刀型闸阀 型号:PZ73X/PZ73H/PZ73Y

圆盘式刀型闸阀采用手轮驱动,一般为小口径阀门,具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。圆盘式刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

使用范围
圆盘式刀型闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

圆盘式刀型闸阀 技术参数

型号 PZ73H-10 PZ73H-16
公称压力(MPa) 1.0 1.6
密封试验压力(MPa) 1.1 1.76
壳体试验压力(MPa) 1.5 2.4
适用温度(℃) ≤350℃
材料 阀体、闸板、阀盖、支架 WCB,304SS,316SS
填料 柔性石墨,聚四氟乙烯
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 2Cr13,304SS,316SS
垫片 柔性石墨,聚四氟乙烯

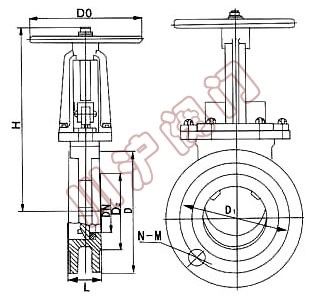

圆盘式刀型闸阀 结构图

圆盘式刀型闸阀结构图

圆盘式刀型闸阀 外形尺寸

圆盘式刀型闸阀外形及结构尺寸 (mm)
DN L D D1 D2 H N-M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要圆盘式刀型闸阀产品详细样本。
