气动楔式闸阀

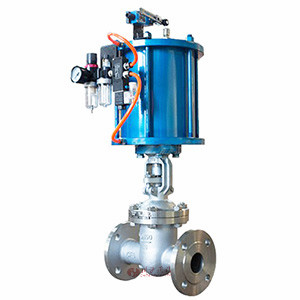

气动楔式闸阀图片

气动楔式闸阀 型号：CHZ641H/CHZ641Y/CHZ641W

气动楔式闸阀，具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。气动法兰闸阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。可以实现远距离控制，集中控制和自动控制。性能可靠、操作切换和维修方便等特点。已被石油、化工、海运等部门广泛用于对各类介质控制。

附件选型
气动楔式闸阀默认配ZS型气动活塞式执行机构，选配电磁换向阀(AC220V/DC24V)、接近开关、空气过滤减压阀和手轮。

气动楔式闸阀 技术参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z641H-16C 16 1.6 ≤350

水、蒸汽、油品等无腐蚀性介质
Z641H-25 25 2.5
Z641H-40 40 4.0
Z641H-63 63 6.3
Z641Y-16C 16 16
Z641Y-25 25 2.5
Z641F-16C 16 1.6 ≤150
Z641F-25 25 2.5

气动楔式闸阀 结构图

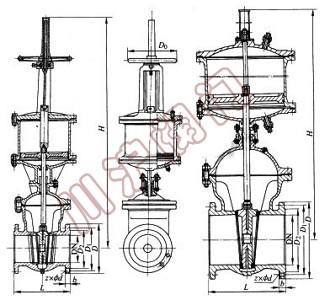

气动楔式闸阀结构图

气动楔式闸阀 外形尺寸

PN16 气动楔式闸阀 外形尺寸
DN L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 215 180 155 20 8×Φ18 1025 240 98
150 350 280 240 210 24 8×Φ23 1365 280 190
200 400 335 295 265 26 12×Φ23 1650 320 252
250 450 405 355 320 30 12×Φ25 1950 320 316
300 500 460 410 375 30 12×Φ25 2010 400 514
350 550 520 470 435 34 16×Φ25 2260 400 690
400 600 580 525 485 36 16×Φ30 2540 500 970
PN25 气动楔式闸阀 外形尺寸
DN L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 230 190 160 24 8×Φ18 1085 400 150
150 350 300 250 218 30 8×Φ23 1347 400 215
200 400 360 310 278 34 12×Φ23 1810 400 320
250 450 425 370 332 36 12×Φ25 2070 400 400
300 500 485 430 390 40 12×Φ25 2580 500 790
350 550 550 480 448 44 16×Φ25 2723 560 940
400 600 610 550 505 48 16×Φ30 2985 560 1070
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动楔式闸阀产品详细样本。
